Antennen

Antennen-Arten

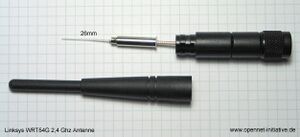

original Linksys Omniantenne

Man unterscheidet z.B. nach der Richtcharakteristik der Antennen:

• Omniantenne - Abstrahlung in alle Richtungen gleichförmig, Rundstrahler 360 Grad
• Sektorantenne - Abstrahlung in einem Sektor, z.B. 160 Grad Öffnungswinkel
• Richtantenne - punktförmige Verbindung mit sehr kleinem Öffnungswinkel

Empfohlener Opennet-Ausbau

• Antennen außen anbringen, so dass auch andere etwas von deinem Signal haben
• möglichst weit oben bzw. mit freier Sicht, keine Bäume

Für den Außeneinsatz bieten sich heute inbesondere Geräte mit integrierten Richtantennen (z.B. Ubiquiti NanoStation) an. Sie bieten eine gute Lebensdauer und Störungsfreiheit.

Kabel und Stecker

Gebräuchliche Steckertypen:

• TNC-RP für Linksys Access Points
• SMA-RP für Asus / Buffalo / Meraki Access Points
• N für (größere) Antennen / WRAP

Gebräuchliche Kabeltypen:

• RG58, bis 2m, relativ hohe Verluste, sehr flexibel
• H155, bis 4m, zwei mal weniger Verluste als RG58, sehr unflexibel
• Ecoflex-10, bis 10m, fünf mal weniger Verluste als RG58, sehr dick und unflexibel
• Ecoflex-15, acht mal weniger Verluste als RG58, sehr dick und unflexibel

Händlerkontakte

• siehe Opennet Hardware

Weiterführende Webseiten

• http://www.informationsarchiv.net/statisch/wlan/antennen.html (Antennengewinn, Abstrahlwinkel, Reichweiten, Pigtail, Anschlüsse)
• http://de.wikipedia.org/wiki/Antenne_(Technik)
• http://www.netzmafia.de/skripten/netze/wlan-antennen.pdf (Bachelor-Arbeit über WLAN: Antennenarten, Polardiagramme, Rechenbeispiele, Messverfahren)
• http://www.darc.de/distrikte/x/31/kabel_1.htm (Basteltipps zu Kabeln/Steckern)
• http://web.archive.org/web/20170215151919/http://www.wlan-skynet.de/docs/tuning/antennenbauformen/index.shtml (gängige Antennenbauformen und weiterführende Informationen rund um das Thema)
