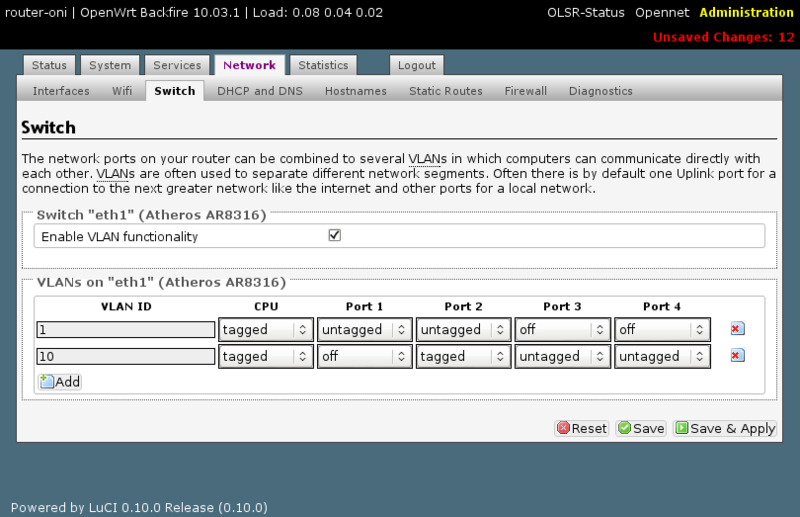

Das Bildschirmfoto zeigt die Konfiguration einer recht speziellen Switch-Konfiguration für eine Routerstation Pro.

Port-Definition (spezifisch für Routerstation Pro):

• Port #1: intern (sollte egal sein)
• Port #2/3/4: die drei LAN-Ports

Paketverteilung:

• lokaler Verker (VLAN #1):
  • läuft über den ersten LAN-Port (Port 2)
• Opennet-Verkehr (VLAN #10):
  • unmarkiert (ohne VLAN-Tags) auf den beiden anderen LAN-Ports (Port 3 und 4) verteilen
  • mit der VLAN-ID #10 markiert auf dem ersten LAN-Port (Port 2) in das lokale Netzwerk eingespeisen

Die obige Konfiguration entspricht folgender uci-Konfiguration (/etc/network/interfaces):

 config 'switch_vlan'
       option 'device' 'eth1'
       option 'vlan' '1'
       option 'ports' '0t 1 2'

 config 'switch_vlan'
       option 'device' 'eth1'
       option 'vlan' '10'
       option 'ports' '0t 2t 3 4'
