Projekt Kröpeliner Tor

Info

Ein Opennet Knoten bei der Geschichtswerkstatt e.V., dem Mieter des Kröpeliner Tors in Rostock. Kontakt über Lars.

Status

AP	zuletzt gesehen	Uptime	Load	VPN	Wifidog-Status
<OnApStatus>1.208</OnApStatus>	<OnApLastSeen>1.208</OnApLastSeen>	{{#OnApDataQuery:1.208}}{{#OnApDataGetValue:sys_uptime}}	{{#OnApDataGetValue:sys_load}}
<OnApStatus>1.210</OnApStatus>	<OnApLastSeen>1.210</OnApLastSeen>	{{#OnApDataQuery:1.210}}{{#OnApDataGetValue:sys_uptime}}	{{#OnApDataGetValue:sys_load}}	GW: {{#OnApDataGetValue:on_vpn_gw}} / Status: {{#OnApDataGetValue:on_vpn_status}}	{{#OnApDataGetValue:on_wifidog_status}}
<OnApStatus>1.211</OnApStatus>	<OnApLastSeen>1.211</OnApLastSeen>	{{#OnApDataQuery:1.211}}{{#OnApDataGetValue:sys_uptime}}	{{#OnApDataGetValue:sys_load}}
<OnApStatus>1.218</OnApStatus>	<OnApLastSeen>1.218</OnApLastSeen>	{{#OnApDataQuery:1.218}}{{#OnApDataGetValue:sys_uptime}}	{{#OnApDataGetValue:sys_load}}
<OnApStatus>2.63</OnApStatus>	<OnApLastSeen>2.63</OnApLastSeen>	{{#OnApDataQuery:AP2.63}}{{#OnApDataGetValue:sys_uptime}}	{{#OnApDataGetValue:sys_load}}

Historie

04. Dezember 2013: erste Ortsbegehung durch Christian und Lars
22. Februar 2014: Kabelverlegung, Schaltkastenbestückung, Montage und Inbetriebnahme von AP1.208, AP1.210 und AP1.211 (Ragnar, Johannes, Lars und Henning) - Fotos
28. März 2014: Montage und Inbetriebnahme von AP1.218 und AP2.63 (2 x Björn und Lars)
24. April 2014: Inbetriebnahme Wifidog Funktion AP1.210, Ankündigung siehe Opennet Blog (Ragnar, Rene, Mathias)
04. Juni 2019: Austausch Steckdosenleiste, Switch und POE-Injektoren gegen 1 POE-Switch (Lars, Bernd, Olaf) - Fotos

Aktueller Stand (04. Juni 2019)

Geräte

<OnApStatus>1.208</OnApStatus>: 5 GHz west.kroepitor.on-i.de - Master in Richtung Projekt PWH
<OnApStatus>1.210</OnApStatus>: 2.4 GHz Wifidog AP - Kröpeliner Straße Osten
<OnApStatus>1.211</OnApStatus>: 5 GHz Backbone Philo-Kroepitor.on-i.de - Client von AP2.11 / Projekt Philosophische Fakultät
<OnApStatus>1.218</OnApStatus>: 5 GHz schroederplatz.on-i.de - Master für Clients am Schröderplatz und dem östlichen Teil des Doberaner Platz
<OnApStatus>2.63</OnApStatus>: 5 GHz nord.kroepitor.on-i.de - Master von u.a. AP1.85 / Projekt MYCR
POE-Switch (192.168.5.45): Ubiquiti ToughSwitch (TS-5) für die direkte Versorgung aller Geräte

Netzwerk

AP1.208, AP1.218 und AP2.63 sind mittels Flachbandkabeln direkt mit dem POE-Switch verbunden. AP1.210 und AP1.211 sind mittels Verlegekabel mit dem Patchpanel in unserem Kasten verbunden. Das Patchpanel ist wiederum mit POE-Switch-Ports verbunden.

Strom

Die für uns zuständige Sicherung (für die nördlichen Steckdosen) ist im Sicherungskasten beschriftet.
Die Beleuchtung auf der Etage wird über den Sicherungskasten in der Nordost-Ecke geschaltet.

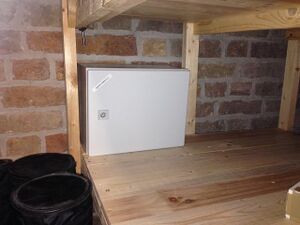

Schaltkasten

Der Schaltkasten steht in einem Regal ca. 2m halb-rechts vom Treppenaufgang aus gesehen.

ein POE-Switch (5 Ports)
eine Steckdosenleiste (3 Buchsen)
das Netzteil des Switch
ein Patchpanel
Der Schlüssel für den Schaltkasten hängt hinter ihm im Regal.

Montage

Abgesehen von AP1.210 (2. Stockwerk) sind alle APs in der obersten Etage (die Bibliothek) montiert.
In der Bibliotheksetage sind alle Richtungen, bis auf die Ostseite (Nistkästen) zugänglich.
Der AP1.211 ist (Stand 04. Juni 2019) augenscheinlich von einem Vogel in sein Nest integriert worden.
Montagebohrungen gehören nicht in die Steine, sondern nur in die Fugen (Denkmalschutz).
Die Fenster sind durch eine Rauchabzugsmechanik verschlossen; manche Splinte benötigen relativ viel Kraft beim Rausziehen.

ToDo

Nach der Brutperiode evtl. (nach Rücksprache mit "Umweltverantwortlichen") Freilegung/Prüfung des AP1.211
