Projekt Petersdorf

Info

Eine Opennet Installation für und auf dem Schlepper "Petersdorf" in Rostock. Der Liegeplatz des Motorschiffes wechselt - derzeit (2022) entweder vor dem Mau oder vor Carlo. Es sind mehrere Uplinks vorbereitet, die jeweils als Client eine Verbindung zum Master auf dem Schiff aufbauen können. Kontakt über Mathias.

<OniFrame src="https://map.opennet-initiative.de/#16;12.11887059733271;54.094431221045994" height="300" width="600" style="padding:0px; margin:0px;" scrolling="no" marginheight="0" marginwidth="0" frameborder="0"></OniFrame>

Status

<OnApStatus>1.8</OnApStatus> - <OnApLastSeen>1.49</OnApLastSeen> (VHS Gegenstelle)
<OnApStatus>1.43</OnApStatus> - <OnApLastSeen>1.43</OnApLastSeen> (Petersdorf Router)
<OnApStatus>1.48</OnApStatus> - <OnApLastSeen>1.48</OnApLastSeen> (ASVzR Gegenstelle)
<OnApStatus>1.49</OnApStatus> - <OnApLastSeen>1.49</OnApLastSeen> (Petersdorf Uplink)

Historie

• 19.07.2022 - erstes Projekttreffen zwischen Opennet und dem Verein Petersdorf, Ziel: Internetanbindung, Verkablung + WLAN-Ausleuchtung im Schiff
• 28.08.2022 - die erste Technik ist in Vorbereitung für einen Probe-Aufbau (2x UBNT NanoStation 5AC loco)

Aktueller Stand

Router / Anbindung Gehlsdorf

Geräteübersicht:

• AP1.8 als 5 Ghz Client-AP Backbone "petersdorf.opennet-initiative.de" beim Projekt VHS Rostock
• AP1.43 als Internet Router / VPN Gateway (ohne WLAN)
• AP1.48 als 5 Ghz Client-AP Backbone "petersdorf.opennet-initiative.de" beim Projekt ASVzR
• AP1.49 als 5 Ghz Master-AP Backbone AP "petersdorf.opennet-initiative.de" (Master)

Verkabelung:

• AP1.43 eth4 <-> AP1.49 (Ethernet + Passiv-PoE)

Router (AP1.43):

• eth0 = WAN (VLAN eth0.2 / wan); Reserve für lokale Internet-Anbindung od. Mobilfunk
• eth1/2/3 = LAN (VLAN eth0.1 / br-lan); Anbindung lokaler Technik im Schiff
• eth4 = OLSR (VLAN eth0.3 / on_eth_0); Anbindung an Opennet Mesh + PoE-Versorgung

Patchfeld:

• zur Zeit nicht vorhanden

Strom:

• AP1.43 mit 230V Netzteil
• sowie liefert PoE-Out via Port 4 für AP1.49

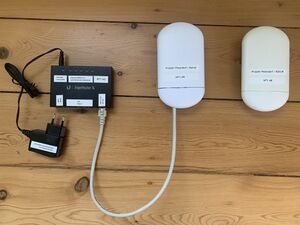

Materialliste:

• 3x UBNT NanoStation 5AC loco 13 dBi (WLAN-AP+Antenne)
• 1x UBNT EdgeRouter X (VPN Router)

ToDo

• Inbetriebnahme (2023?)

Links

• Verein Schlepper Petersdorf e.V.: https://schlepper-petersdorf.jimdofree.com
• Aufbauplanung: https://github.com/opennet-initiative/standort/tree/main/Petersdorf
• Bilder: https://www.opennet-initiative.de/gallery/standorte/Petersdorf (TODO)
