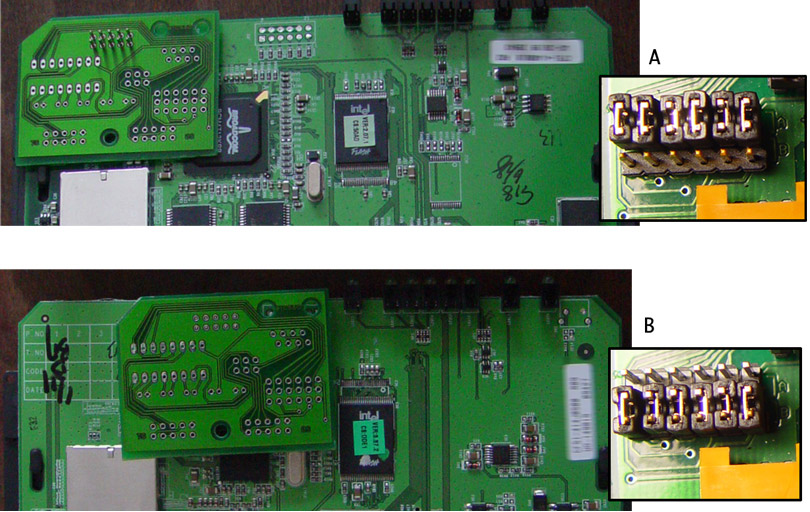

Versionsjumper (A/B)
| Linksys WRT54G ver. 1.0 | nicht unterstuezt |
| Linksys WRT54G ver. 1.1 | A |
| Linksys WRT54G ver. 2.0 | A |
| Linksys WRT54G ver 2.2 | B |
| Linksys WRT54GS | A |
| Linksys WRT54GS ver 1.1 | B |
Fuer andere Versionen bitte nachfragen bzw. selbst nachgucken. Massgeblich ist der Aufdruck des mit JP1 beschrifteten Pinouts. Zeigen die geraden Pins (Beschriftet mit 2 und 10) zum Rand des Bords, ist die Version auf A zu stellen. Zeigen die ungeraden Pins (Beschriftet mit 1 und 9) zum Rand des Bords, ist die Version auf B zu stellen. Linksys WRT54G ver. 1.0 und Linksys WRT54G ver. 1.1 haben keinen Pinout fuer das Modul.
ACHTUNG: wenn die Versionsjumperung falsch eingestellt ist, verpolt ihr den 3232 Chip. Er wird sehr heiss! - und geht irgendwann kaputt.
S0 Jumper (DTE/DCE)
| Beschriftung am Modul | Stecker/Buchse | Kabel | Terminalanschluss | Jumper |
|---|---|---|---|---|
| S0 | Sub D Buchse | direkt verbunden | Serielle vom PC | DCE |
| S0 | Sub D Buchse | Serielles Verlaengerungskabel | Serielle vom PC | DCE |
| S0 | Sub D Stecker | Serielles Verlaengerungskabel | Serielle vom PC | DCE |
| S0 | Sub D Buchse | Nullmodemkabel | Serielle vom PC | DTE |
| S0 | Sub D Stecker | Nullmodemkabel | Serielle vom PC | DTE |
| Console | RJ45 Buchse | Rollover("Cisco")Kabel mit Sub D Buchse | Serielle vom PC | DTE |
| Console | RJ45 Buchse | Rollover("Cisco")Kabel 2x RJ45 | Serielle vom Terminalserver | DTE |
| Console | RJ45 Buchse | Ethernet Patchkabel | Serielle vom Terminalserver | DCE |
Fotos von Ge0rg, Danke!
- Siehe auch Der Bausatz http://freifunk.dd19.de/twiki/bin/view/Technisches/WrtMx_11
- Terminaleinstellungen und Allgemeines: http://freifunk.dd19.de/twiki/bin/view/Technisches/WRT54gSerielleSchnittstelle
